铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

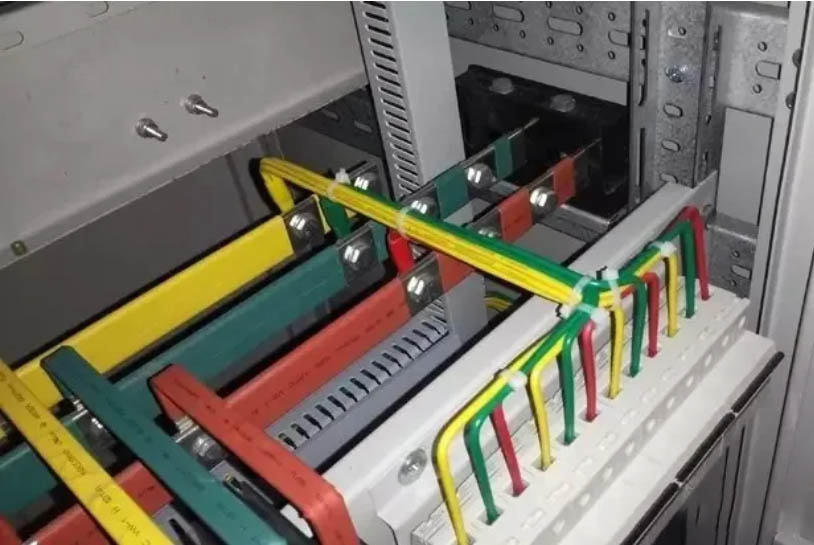

铜排在电气设备，特别是道成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或回涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色答。今天我们来学习一下铜排的相关计算！

一、铜排的载流量计算
首先大家要明白铜排在柜内的安装方式分两种形式，平放和竖放，竖放的载流量略大于平放，所以配电柜主母排大都是竖放形式。还有铜排，铜线的载流量也会随环境温度变化而变化，在这里我们最多的是采用环境温度为35摄氏。不同环境温度下，查表得出的载流量需乘以不同环境温度下的校正系数，就得出不同环境温度下的载流量，温度越高，载流量越低。

根据经验，总结如下：
单条铜母排载流量= 宽度(mm) X 厚度系数；
双母排载流量=宽度(mm) X 厚度系数 X 1.5(经验系数)；
铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。

常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数（厚度+8）；。
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。。
双层铜排[40℃]=（1.56-1.58）单层铜排[40℃]（根据截面大小定）；。
3层铜排[40℃]=2单层铜排；。
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)。。

例如，求TMY100*10载流量为：

单层：10018=1800(A)[查手册为1870A]；
双层：2(TMY10010)的载流量为：18601.58=2940(A)；[查手册为2920A]；
三层：3(TMY10010)的载流量为：1860*2＝3720(A)[查手册为3760A]
以上所有计算均精确到与手册数据相当接近。
